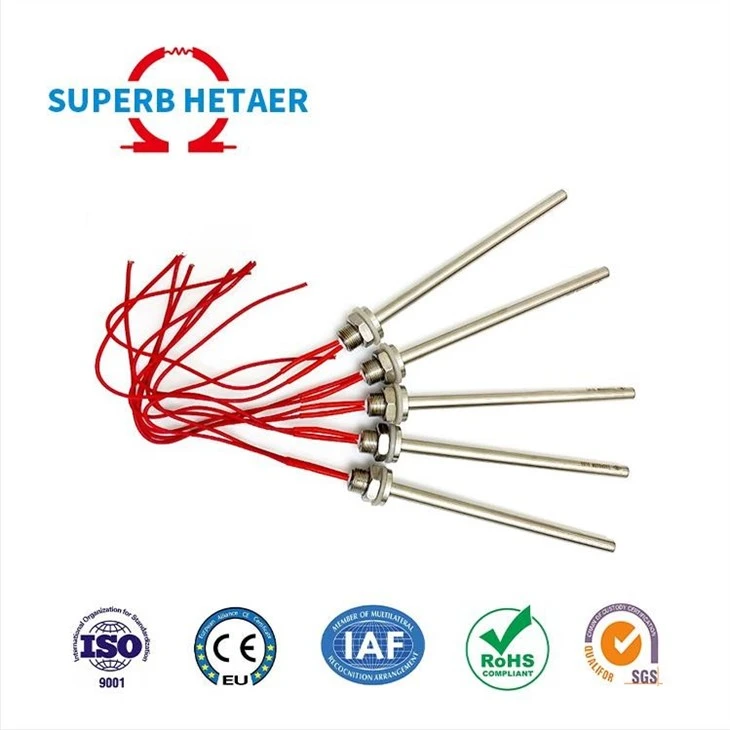

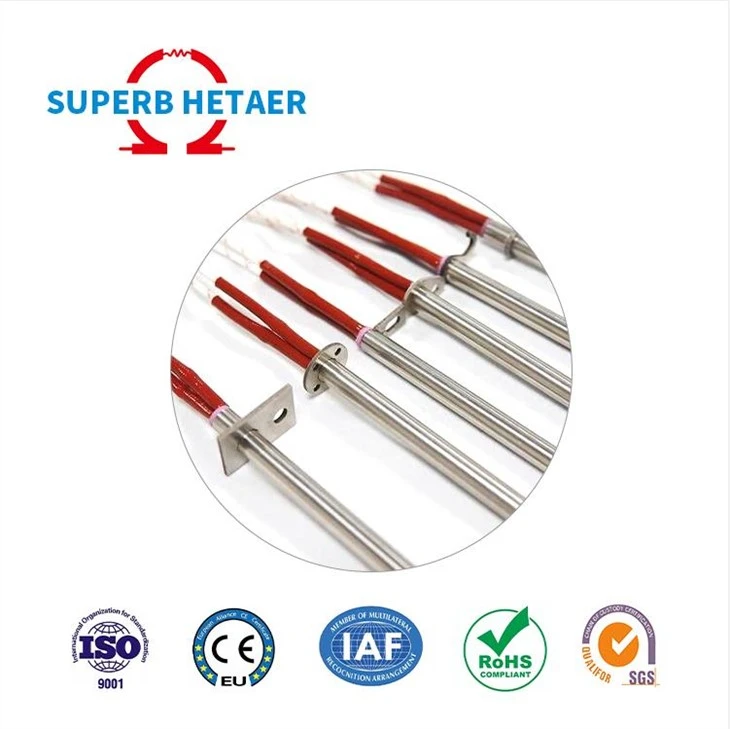

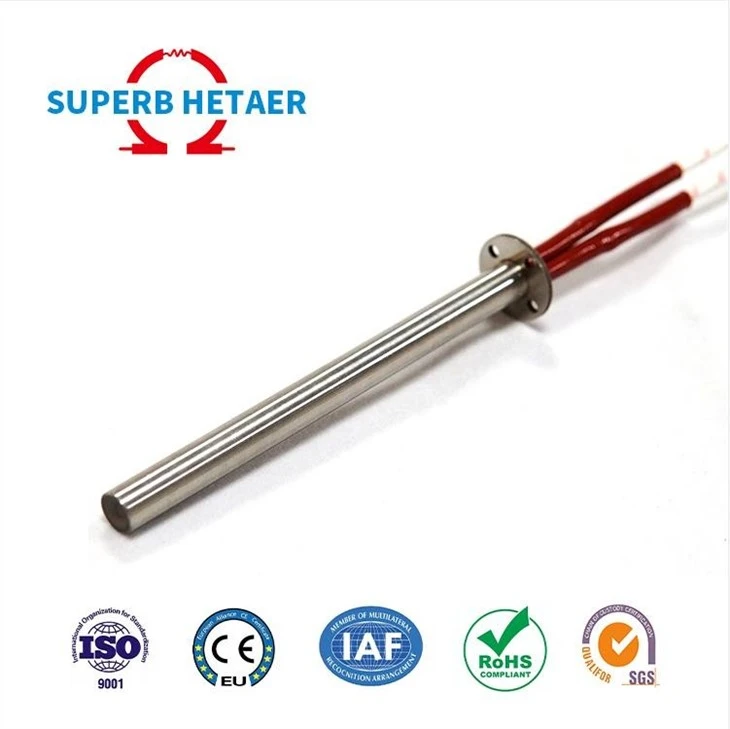

اسکوائر فلینج کے ساتھ کارٹریج ہیٹر

کارٹریج ہیٹر کا بنیادی ڈھانچہ جو کہ نکل کروم مزاحمتی تار ہے جو میگنیشیم آکسائیڈ کور کے گرد زخم ہے۔ پھر اعلی درجہ حرارت کی موصل میگنیشیم آکسائڈ پاؤڈر کے ساتھ بھرا ہوا. نکل پن دونوں سروں پر مزاحمتی تار سے رابطہ بناتے ہوئے کور کے مرکز سے گزرتے ہیں۔

اسکوائر فلینج سنگل ہیڈ ہیٹنگ پائپ کا تکنیکی پیرامیٹر حوالہ:

1. ٹیوب مواد: SS304/321/310S/Incoloy 800/840

2. حرارتی تار کا مواد: Cr20Ni80

3. ٹرمینل: تانبا

4. تار: سلیکون فائبر گلاس کی لٹ ٹن شدہ تانبے کے تار 180 ڈگری سیلسیس

ٹیفلون تار 260 ڈگری سیلسیس

میکا گلاس فائبر لٹ ​​خالص نکل وائر 400 ڈگری سیلسیس

5. موصل ٹیوب کا حرارت مزاحم درجہ حرارت: 180 ڈگری

6. زیادہ سے زیادہ آپریٹنگ درجہ حرارت: 700 ڈگری سیلسیس

حرارتی ٹیوب کی ساخت دستیاب ہے:

1. Crimped-on لیڈ وائرنگ کی ساخت

2. Crimped-on لیڈ وائرنگ کے علاوہ سرامک سر کا ڈھانچہ

3. Swaged-in سیسہ ڈھانچہ

4. Swaged-in پلس سیرامک ​​سر کی ساخت

خریداری کی تجویز:

1. مواد کے انتخاب کی تجاویز (نوٹ: اس مواد کی سفارش کی جاتی ہے، معیاری نہیں):

سطح کا بوجھ 6W/سینٹی میٹر سے کم یا اس کے برابر ہے۔²-SS304؛

6W/cm^2 2-SS321 یا SS310S؛

12W/cm²＜سطح کا بوجھ 20W/cm سے کم یا اس کے برابر²——SS310S یا Incoloy 800/840

2. زیادہ سے زیادہ آپریٹنگ درجہ حرارت 700 ڈگری ہے، جو مواد SS310S یا Incoloy800/840 سے مراد ہے۔ یہ درجہ حرارت سرایت شدہ خشک جلنے والے ماحول میں 1 سال کی وارنٹی کے لیے، اور ننگی ہوا کے خشک جلنے والے ماحول میں 3 ماہ کے لیے استعمال کیا جاتا ہے۔
